H-образна хидравлична преса срещу четириколонна хидравлична преса

Когато започнете да проучвате хидравлични преси, може да се сетите за два популярни модела - хидравличната преса с H-образна рамка и четириколонната преса. Хидравлична преса На първо впечатление може да изглеждат еднакви, тъй като и двете се използват за упражняване на голяма сила при оформяне, пресоване или формоване на метални компоненти. Конструкцията им обаче влияе върху производителността им в реалната работа. Някои работилници предпочитат да използват едната пред другата, в зависимост от вида работа, която извършват всеки ден. Една проста настройка може да е по-подходяща за малък ремонтен цех, който извършва само прави задачи, докато производствена линия може да изисква по-голяма стабилност за повтарящи се прецизни задачи. Познаването на характеристиките на всяка конструкция може да ви помогне да избегнете закупуването на грешна машина.

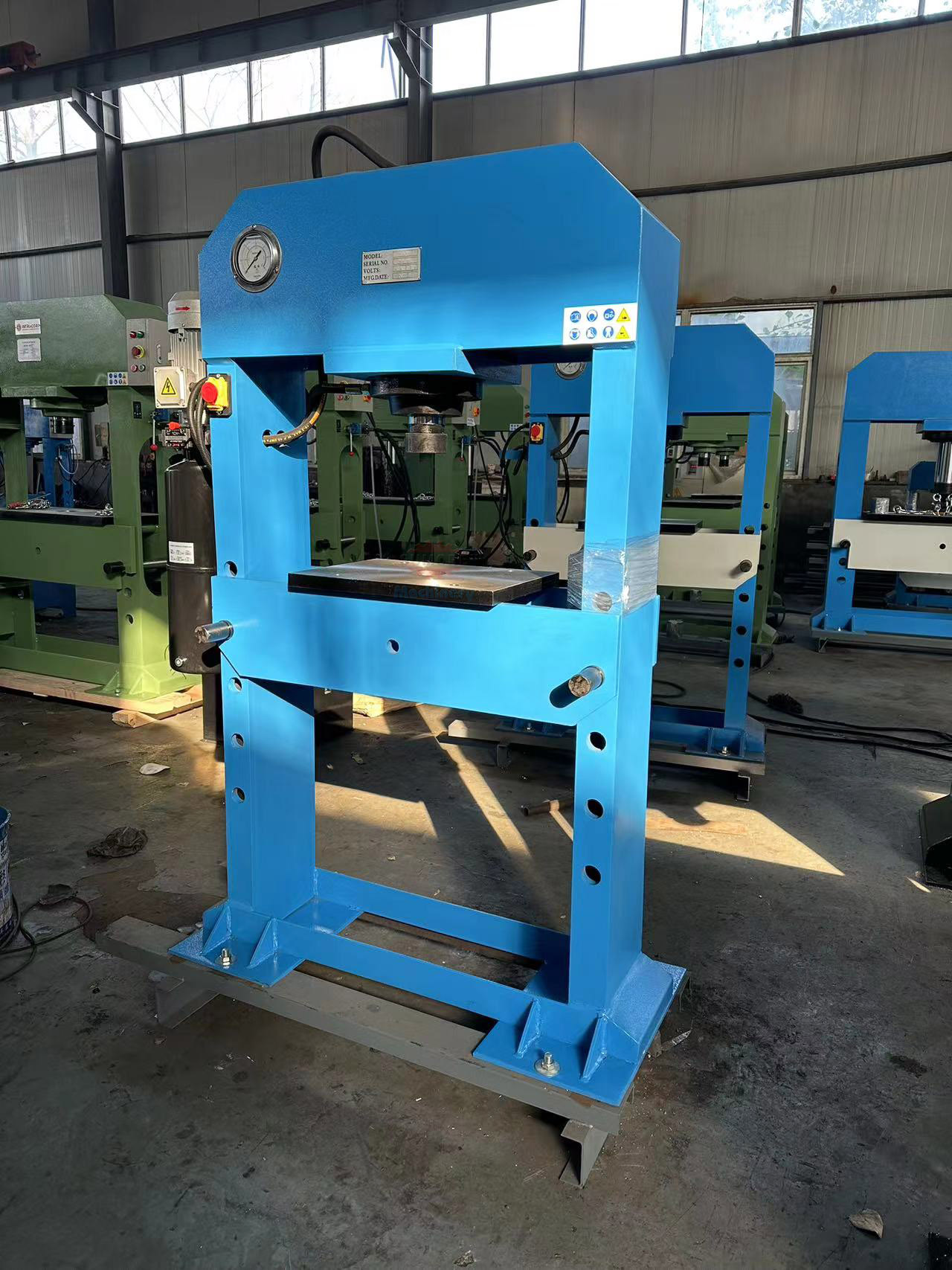

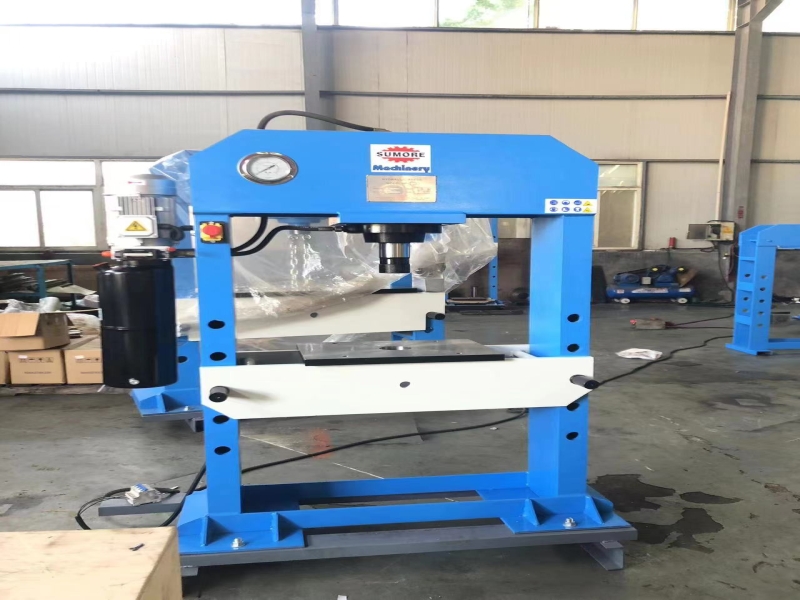

Определение на хидравличната преса с H-образна рамка

Хидравличната преса с H-образна рамка е машина със здрава рамка, която е подобна на формата на буквата „H“, гледана отпред. Тя има колони отстрани, отгоре и отдолу и представлява напречна греда. Хидравличният цилиндър обикновено е разположен отгоре, за да натиска надолу детайла върху долната маса. Здравината и стабилността са ключовата концепция на този дизайн. Твърдата рамка е способна да устои на огъване и изместване при извършване на тежки задачи по пресоване. Тя е полезна за задачи, които изискват постоянна сила, като огъване на метални листове, изправяне на валове, пресоване на лагери и оформяне на метал в работилница. Типът H-образна рамка е проста конструкция и е една от причините, поради които много малки и средни работилници са възприели тази структура. Лесна е за инсталиране и работа в сравнение с по-сложните машини. Когато сервизът изисква отстраняване на стегнат лагер от част от камион, операторът на сервиза може да постави детайла върху долната платформа, да го подравни под буталото и да го натисне нагоре с контролирано налягане, докато се освободи. Друго предимство на този дизайн е неговата гъвкавост. Машината с H-образна рамка има отворени страни, които позволяват зареждането или регулирането на частите във всяка посока. Това Многофункционална машина може да бъде предимство при работа с дълги или необичайно оформени детайли. Дългите детайли не могат да се зареждат в затворена рамка. Съществуват обаче ограничения на този дизайн. Отворената конструкция на рамката на машината означава, че постигането на много прецизно подравняване няма да бъде толкова лесно за дълъг период от време в сравнение с машина със затворена рамка. Поради тази причина е по-вероятно обща работилница да закупи преса с H-образна рамка, отколкото изключително прецизна производствена линия. Тази машина е полезна в много практически работилници на много места за поддръжка на машини, ремонтни дейности или малки производствени дейности, където здравината и лекотата на работа са важни, а не високата скорост и напълно автоматизираната работа.

Определение на четириколонната хидравлична преса

Хидравлична преса, която се състои от четири колони, разположени на всеки ъгъл на рамката, се нарича четириколонна хидравлична преса. Колоните помагат за контролиране на движението на горните и долните греди по време на пресоване и го поддържат много равномерно. Хидравличният цилиндър е разположен отгоре и притиска буталото надолу върху материала на работната маса. Този стил на проектиране е предназначен предимно за баланс и точност. Поддържането на товара е равномерно разпределено между четири колони, така че налягането остава постоянно дори при извършване на висока сила или повтарящи се операции. Ето защо тя често се използва в производствени линии, които изискват равномерно оформяне, щамповане или формоване на части. Четириколонната преса обикновено се използва в реални фабрични приложения за производство на метални части за уреди, авточасти и прецизно формоване. Например, ако трябва да се произведе голям брой еднакви метални скоби, всеки цикъл на пресоване ще бъде идентичен, като по този начин се минимизира разликата между произведените части. Друго практическо предимство е плавното движение. Страничното изместване е сведено до минимум с направляваните колони, така че буталото винаги ще се движи право надолу. Това ще избегне неравномерно прилагане на напрежения върху детайла или върху машината. Този тип често се избира за по-голяма точност и повторяемост, за разлика от по-простите рамки, където отвореният достъп или бързите ръчни настройки може да са по-важни.

Структурни разлики между двата вида хидравлични преси

Първата и най-съществена разлика между двете преси е разликата в структурата на рамката. Хидравличната преса с H-образна рамка е конструирана от две странични колони и здрави горни и долни греди, създавайки отворена рамка. Тази отворена конструкция позволява повече работно пространство около зоната, което опростява зареждането и регулирането на по-големи и нестандартни части. Това често се предпочита от операторите, когато трябва да достигнат до страната на продукта с бърз достъп, особено при ремонт или работа в малка работилница. Хидравличната преса с 4 колони, от друга страна, работи хидравлично на четири колони, разположени във всеки ъгъл. Тези колони се използват за насочване на подвижната плоча, за да се гарантира, че тя се движи нагоре и надолу праволинейно. Цялостната конструкция изглежда по-затворена и добре балансирана. Машината е стабилна дори при работа с високо налягане или дълги производствени серии, тъй като силата се разпределя равномерно между четирите колони. Когато се използва в реални работилници, разликата е очевидна веднага. Например, ако автосервизът трябва да пресова лагери в различни случаи, пресата с H-образна рамка предлага достатъчна гъвкавост, за да може да пресова различни части със сравнително по-малко подготовка. Въпреки това, във фабрика, където се произвеждат стотици идентични метални части, четириколонната преса поддържа всички части подравнени, така че никоя да не излиза от пресата в различна позиция от останалите; тя не излиза малко изкривена или под ъгъл. Твърдостта, като друг структурен момент, е много важен аспект. Четириколонната конструкция е по-стабилна в подравняването, когато се използва редовно, особено при носене на тежки товари и често през целия ден. H-образната рамка остава здрава, но може да бъде донякъде гъвкава при употреба, ако работи с високи натоварвания за продължителни периоди от време от отворените страни. Пространството също е реалност. H-образните преси обикновено изискват по-малко място на пода и са по-преносими за по-малки цехове. Четириколонните преси обикновено са по-големи и обикновено се инсталират на производствената линия, където пресата остава неподвижна. И двата дизайна имат своите полезни приложения, но тяхната структура определя тяхната полезност.

Типични приложения за H-образни и четириколонни хидравлични преси

Когато гъвкавостта и бързата настройка са важни, хидравличната преса с H-образна рамка е често срещан избор. Автобуси, малки сервизи, автосервизи и станции за поддръжка често я използват за рутинни дейности. Тя се използва например за пресоване на износени лагери от главини на автомобили, огъване на стоманени части или изправяне на огънати метални пръти. Рамката е отворена отстрани, така че операторите могат лесно да поставят по-големи или неправилно оформени парчета с малки затруднения. Подходяща е и в еднократни ситуации, когато елементите се променят непрекъснато и скоростта е по-важна от повторяемостта. Пресите с H-образна рамка могат да се намерят и в металообработващи цехове, където можете да огъвате метални плочи или да сглобявате механични части. Работникът може лесно да премества детайла навътре и навън, да използва сила и да премине към следващата задача без дълго време за настройка. Това я прави осъществима за ниско до средно производство. Хидравличната преса с четири колони се използва по-често във фабрична среда, където основната цел е постоянството. Тя се прилага често в масово производство, като например производство на автомобилни части, електрически компоненти, корпуси на кухненски уреди и прецизно щамповане на метал. Във фабриката има стотици еднакви метални скоби, произведени от четириколонна преса, за да се постигне възможно най-малко вариации между отделните части. Използва се и в процеси като дълбоко изтегляне, създаване на гумени или пластмасови компоненти и прецизно формоване, където дори незначително несъответствие може да повлияе на качеството на продукта. Четирите колони се насочват в движението си и по този начин се поддържат стабилни при повтарящи се цикли на пресоване. В реалните производствени линии този вид преса често се използва за продължителни периоди от време без прекъсване. Веднъж работниците конфигурират машината да извършва едно и също действие на пресоване с една и съща сила и тя го извършва отново и отново. Това помага да се сведе до минимум ръчното регулиране и осигурява постоянен резултат. За да обобщим предимствата и недостатъците, пресите с H-образна рамка са по-подходящи за среди, където се изисква гъвкавост и ръчна работа, докато четириколонните преси работят по-добре в среди с голям обем части за производство и където точността трябва да остане постоянна през целия производствен процес.

Ръководство за купуване на двата вида хидравлични преси

Първото съображение, което хората имат, когато избират хидравлична преса за закупуване, е какъв вид работа извършват ежедневно. Това ще ви спести пари за нещо, от което всъщност не се нуждаете, или за закупуване на машина, която не може да се справи с вашата работа. Когато работите по ремонтни задачи, метален монтаж или дребна работа в работилницата, H-образната преса обикновено е по-добър вариант. Гъвкава е за неравномерни или единични компоненти и лесна за зареждане и регулиране на материали през отворените страни. Използва се от много автосервизи поради лекотата на пресоване на лагери, изправяне на части или извършване на бързи поправки без дълго време за настройка. Също така изисква по-малко място, което е важно съображение в малките работилници. Четириколонната преса е по-подходяща за работа, която е по-скоро в категорията на производството или повторното производство. Тя е проектирана за многократно пресоване и всяка част трябва да е еднаква. 4-колонната структура помага за поддържане на равномерно налягане в цялата плоча, което помага за запазване на формата на отпечатъка. Това е много полезно за щамповане на метални предмети, формоване на компоненти или изработване на серия от идентични предмети. Другият фактор, който често определя решението за двете, е бюджетът. H-образните преси обикновено имат по-ниска цена и са по-лесни за поддръжка. Четириколонните преси обикновено са по-скъпи, но са полезни там, където прецизността и равномерността са от решаващо значение всеки ден. Пространството е друг аспект, който трябва да се вземе предвид преди покупка. H-образните машини се побират в ъглите и се местят по-лесно, те са по-компактни. Четириколонните машини са по-тежки и обикновено остават на едно производствено място. Добро правило е да помислите - ще трябва ли да сте гъвкави за различни задачи или ще трябва да сте последователни за една и съща задача, отново и отново? След това можете лесно да изберете правилната.
