Бърз детайл

● Максимално разстояние между люлеенето и леглото: 800 мм

● Максимален ход над напречния плъзгач: 530 мм

● Максимална дължина на детайла: 1500 мм

● Максимална дължина на обработка наведнъж: 1250 мм

● Ширина на направляващата линия: 550 мм

● Максимална товароносимост: 3 т

● Височина на центъра на шпиндела: 400 мм

● Отвор на шпиндела: 255 мм

● Диапазон на резбите на тръбите: Φ50-250 мм

Видео

Описание

Конфигурация на струг за резбонарязване на тръби SP1325CNC

● Широкообхватна система, двойни патронници отпред и отзад, електрически държач за инструменти с четири позиции, ръчно задно седло, автоматично смазване, охладителна система, полузатворен защитен капак.

Характеристики на изпълнението

● CNC системата е с богата функционалност, лесна за работа и високо автоматизирана.

● Висококачествено, високоякостно лято интегрално легло, с добра твърдост и силна удароустойчивост.

● Повърхността на водещата релса се подлага на ултразвуково закаляване, което води до висока твърдост и дълъг експлоатационен живот.

● Седлото на леглото използва процес на пластмасово покритие на повърхността на водещата релса, характеризиращ се с добра износоустойчивост и висока прецизност.

● Голям диаметър на отвора на шпиндела, лесна достъпност и стабилно затягане на детайла с двойни патронници.

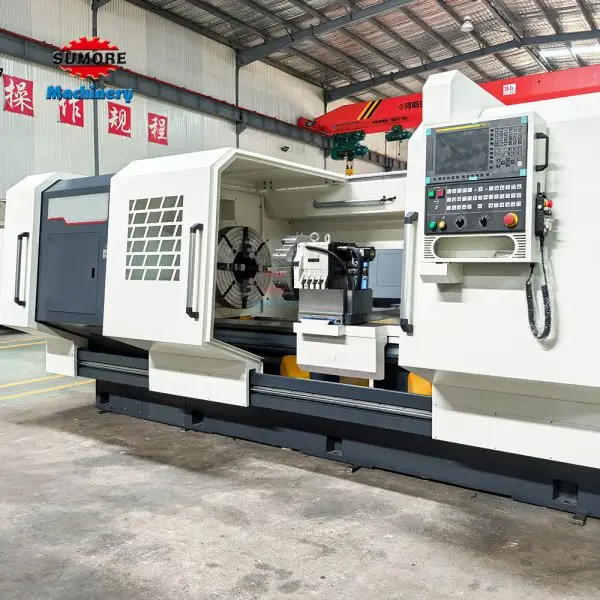

SP1325CNC 1

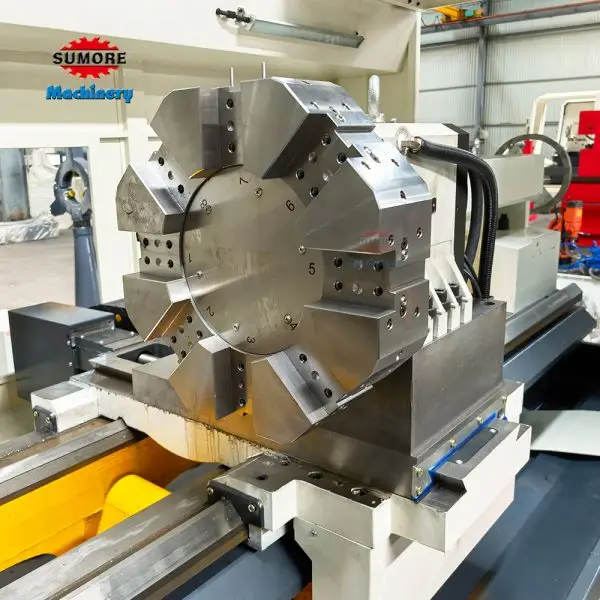

SP1325CNC 3

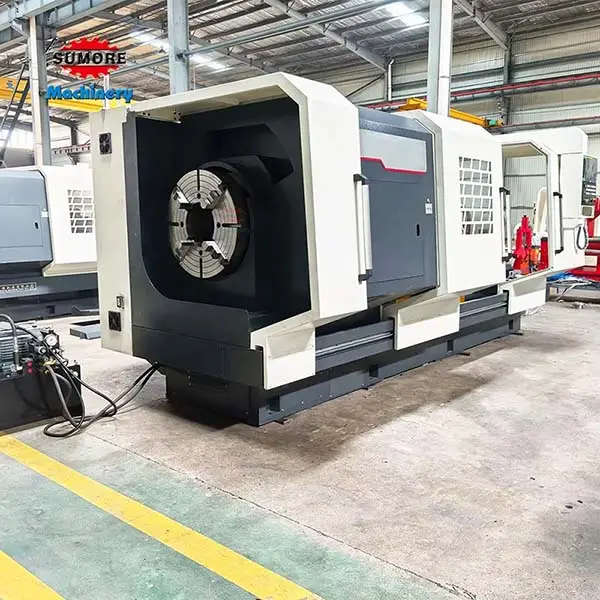

SP1325CNC 5

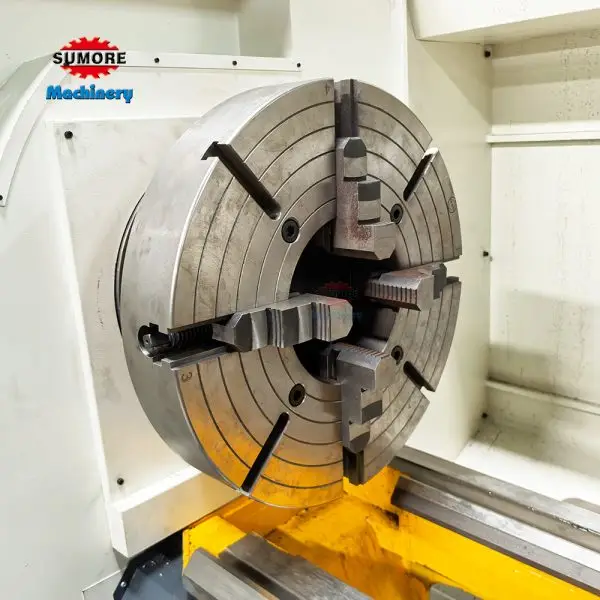

SP1325CNC 2

Приложения

CNC стругът за тръбни резби SP1325CNC се използва предимно за обработка на вътрешни и външни резби върху тръбни детайли, включително метрични и имперски резби с цилиндрични и конични форми. Той също така притежава функционалността на стандартен CNC струг, позволявайки обработката на външни кръгове, вътрешни отвори, челни повърхности и конични повърхности на различни валове, дискове и други детайли. Оборудван с мощна CNC система, той се отличава с богата функционалност, надеждна структура, удобна работа, висока точност на обработка и високо ниво на автоматизация.

Тази серия стругове е широко приложима в индустрии като петрол, металургия, химическо инженерство, водоснабдяване, геоложки проучвания и напояване и отводняване в селското стопанство, способна ефективно да извършва обработката и ремонта на детайли като тръбни резби, сондажни тръби, сондажни тръби, обсадни тръби.

Характеристики

	Точка	Единица	SP1325CNC
	NC система		GSK980TC3
Леглова база	Максимално люлеене над леглото	mm	800
	Максимално завъртане над напречния слайд	mm	530
	Максимална дължина на детайла	mm	1500
	Максимална дължина на обработка наведнъж	mm	1250
	Ширина на направляващата линия	mm	550
	Макс. товароносимост	T	3
Вретено	Височина на центъра на шпиндела	mm	400
	Отвор на шпиндела	mm	255
	Диапазон на тръбни резби	mm	Φ50-250
	Режим на скоростта на шпиндела		Двускоростно честотно преобразуване, безкрайно променлива скорост в предавката
	Обхват на скоростта на шпиндела	/ мин	Ниско (Н): 15-100/Високо (В): 100-350
Мотор	Мощност на шпинделния двигател	KW	15
Хранене	Максимален ход на X/Z	mm	X:420/Z:1250
Хранене	Бързо преместване X/Z	мм / мин	4000/6000
Задно перо	диаметър	mm	100
	Пътуване	mm	250
	свещица		Морз #5
Оръдейна кула	Марка и модел		AK21240烟台环球
	Размер на опашката на инструмента	mm	32 × 32
	Патронник		K72-630 Четиричелюстен патронник
Общи размери	L х W х Н	mm	3800 1900 × × 1900
	тегло на машината	T	5.5
