Бърз детайл

● Максимален ротационен диаметър на леглото: 560 мм

● Максимален диаметър на плъзгане на напречната плъзгаща се плоча: 260 мм

● Максимална дължина на обработка: 800 мм

● Максимален диаметър на обработка (диск): 440 мм

● Максимална скорост на главния вал: 3000 об/мин

Описание

Тази серия машинни инструменти TCK е най-продаваният износ на компанията, компактна структура, красив външен вид, голям въртящ момент на шпиндела, висока твърдост, стабилна и надеждна работа, отлично задържане на прецизност.

Основни характеристики на машината TCK50Ax800

● Приема 45° обща наклонена конструкция на тялото на леглото, оборудвана с високо прецизна предварително натоварена праволинейна ролкова водеща релса от Тайван. Машината има висока точност на позициониране, плавно изхвърляне на отпадъците, подходяща за високоскоростна и високопрецизна обработка.

● Приема високопрецизна лагерна група на шпиндела с прецизен монтаж и тест за динамичен баланс, за да осигури висока точност на шпиндела, нисък шум и силна твърдост.

● Изберете режим на кула с ножове, бърза скорост на смяна на ножове и висока точност на позициониране.

● При подаване по посока X и Z, серво моторът е директно свързан с проводника чрез еластична връзка с голям въртящ момент и ниска инерция, за да се осигури точност на позициониране и точност на многократно позициониране.

● Приема усъвършенствано централизирано устройство за автоматично смазване, редовно и количествено автоматично периодично смазване, стабилна и надеждна работа.

● Използвайте битовата хидравлична патронна система.

● Хидравличната задна седалка се обработва чрез хидравлично регулиране и хидравлично повдигане на буталото.

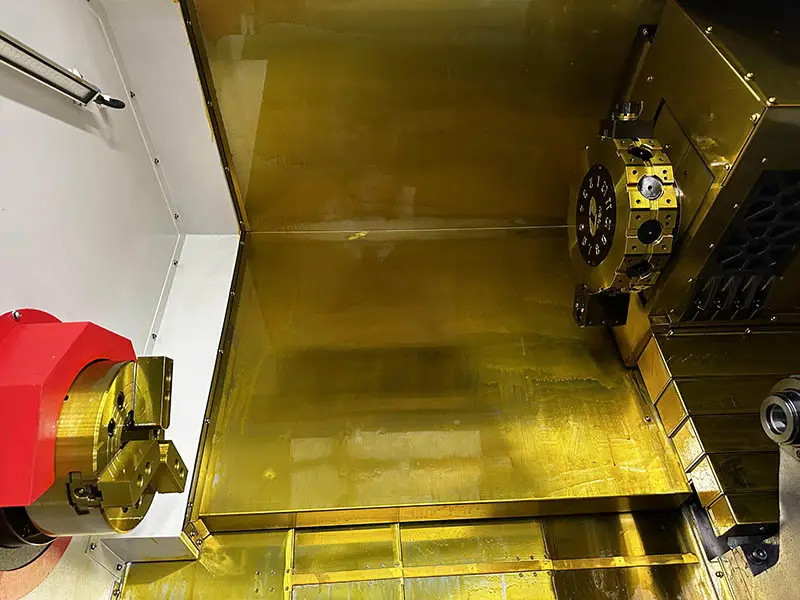

TCK50A X 800 2

TCK50A X 800 1

TCK50A X 800 3

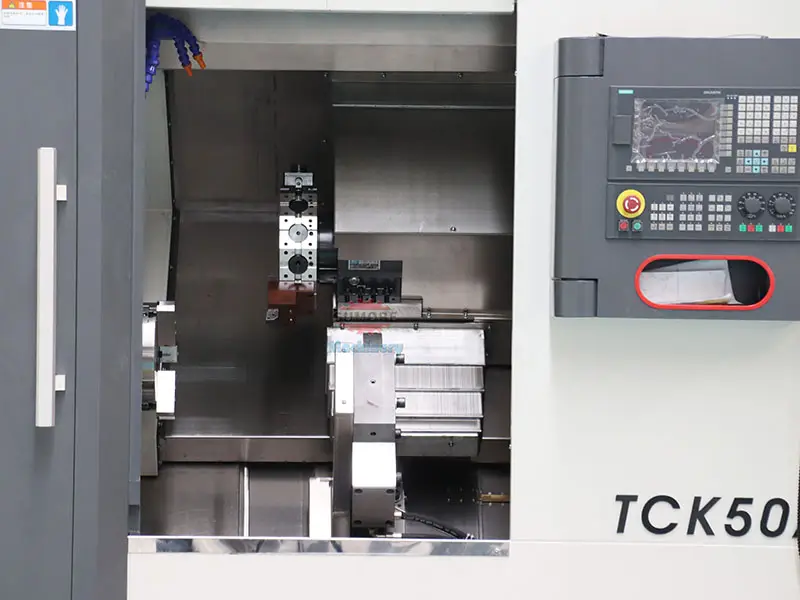

TCK50A X 800 4

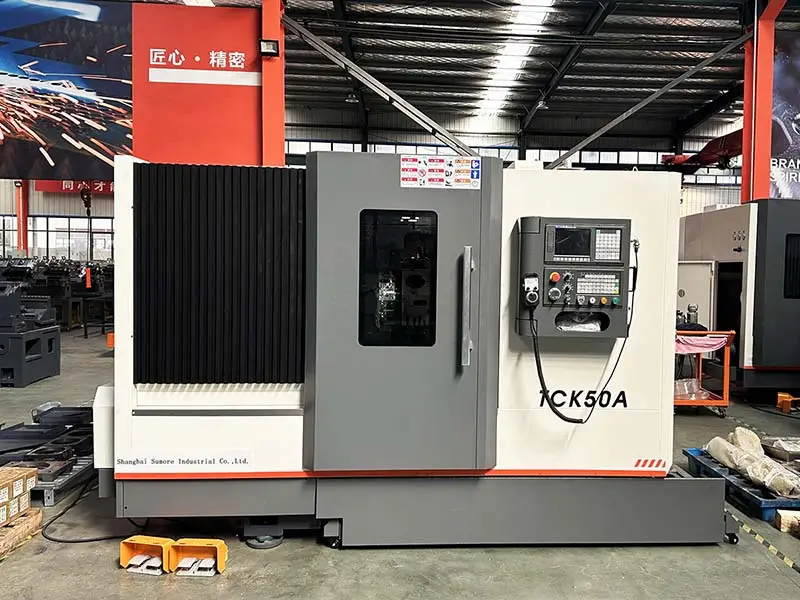

TCK50A-1

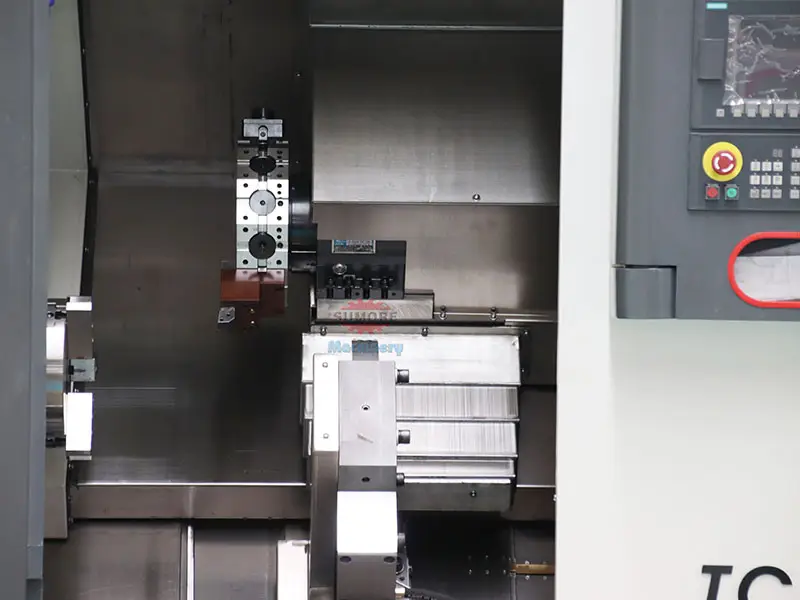

TCK50A X 800 5

Характеристики

Модел на машинен инструмент	Единица	TCK50Ax500	TCK50Ax800	TCK50Ax1500
Максимален ротационен диаметър на леглото	mm	560	560	560
Максимален диаметър на плъзгане на напречната плъзгаща се плоча	mm	260	260	260
максимална дължина на обработка	mm	500	800	1500
Максимален диаметър на обработка (диск)	mm	400	440	440
Спецификации на стандартните карти	инч	10Inch	10 Inch	10 Inch
Максимален маршрут по оста X	mm	240	260	260
Максимално движение по оста Z	mm	540	900	900
Максималната скорост на главния вал	оборота в минута	3000об / мин	3000об / мин	3000об / мин
Серия с променлива скорост на шпиндела		Безкрайна променлива скорост	Безкрайна променлива скорост	Безкрайна променлива скорост
Код на края на главния вал		A2-6	A2-8	A2-8
Шпиндел през отвора	mm	66	86	86
Тръбата през отвора	mm	55	75	75
Бърза скорост на движение	м / мин	X:18 Z:18	X:18 Z:18	X:18 Z:18
Нарежете, за да дадете скорост	мм / мин	1-15000	1-15000	1-15000
X / Z въртящ момент към двигателя	NM	10 / 10 (посока X с заключване)	10 / 10 (посока X с заключване)	10 / 10 (посока X с фиксиране)
Мощност на шпинделния двигател	KW	11	15	15
Станция на кулата с лежащи ножове		8	8	8
Размер на тялото на ножа	mm	2525 "	2525 "	2525 "
Максимален диаметър на пробиване	mm	40	40	40
Диаметърът на втулката	mm	70	90	90
Ход на ръкава	mm	80	80	80
Отвор за конус на втулката на задната седалка		Мъх 5 #	Мъх 5 #	Мъх 5 #
Максимален път до задната седалка	mm	450	750	750
Общ капацитет на захранването	KVA	18	18	18
Намален капацитет на резервоара	L	100	90	90
Общо измерение (LxWxH)	mm	2600 * 1850 * 2000	3250 * 1860 * 2000	3950 * 1860 * 2000
Теглото на машината	KG	3000	4000	5500
