Бърз детайл

● Максимално разстояние между люлеенето и леглото: 500 мм

● Максимален ход над напречния плъзгач: 300 мм

● Максимална дължина на детайла: 1000/1500/2000 мм

● Ширина на леглото: 390 мм

● Отвор на шпиндела: 82/105 мм

● Мощност на двигателя: 7.5 kW

Описание

SP6250/CS6250C Висококачествен прецизен струг за метал

Въведение

● Съответно с проходен отвор на шпиндела, който може да държи прътови заготовки с по-големи диаметри;

● Струговете от тази серия използват както инчови, така и метрични мерни системи, което е лесно за хора от страни с различни мерни системи;

● Има ръчна спирачка и крачна спирачка, от които потребителите могат да избират;

● Струговете от тази серия работят със захранване с различно напрежение (220V, 380V, 420V) и различна честота (50Hz, 60Hz).

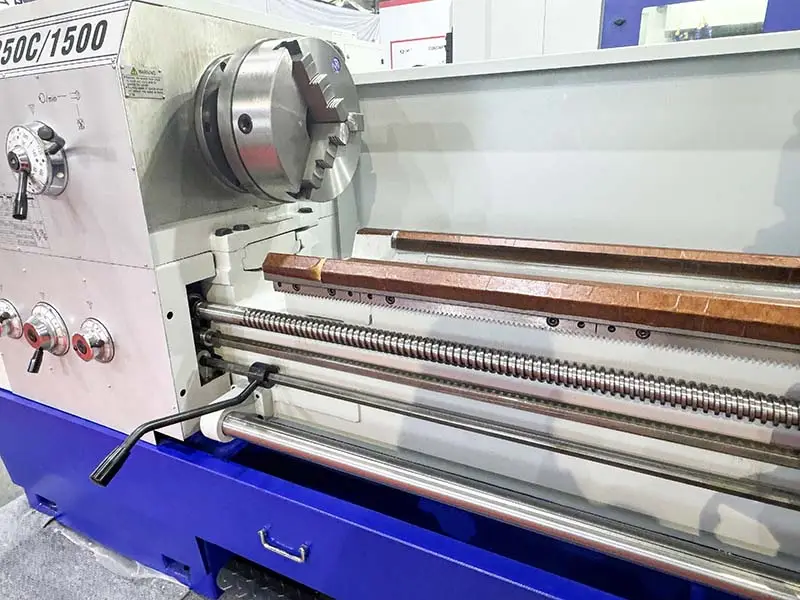

SP6250 4

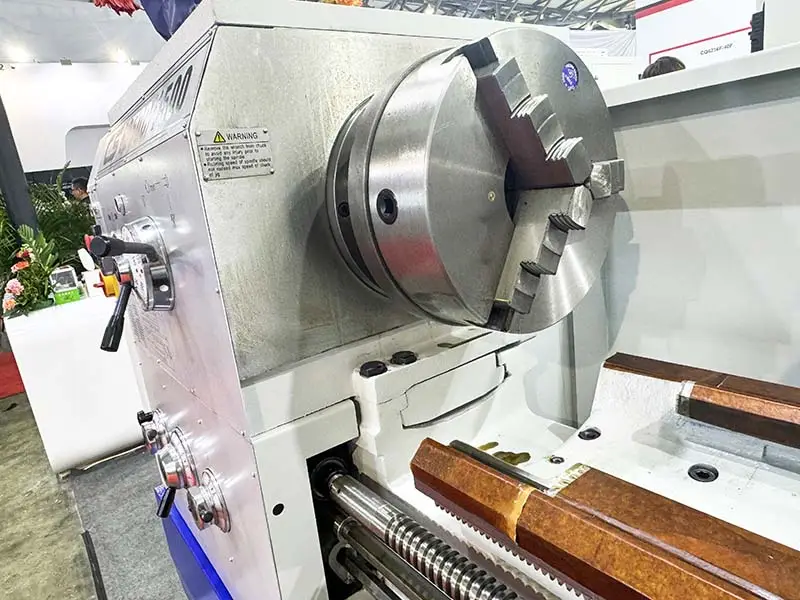

SP6250 3

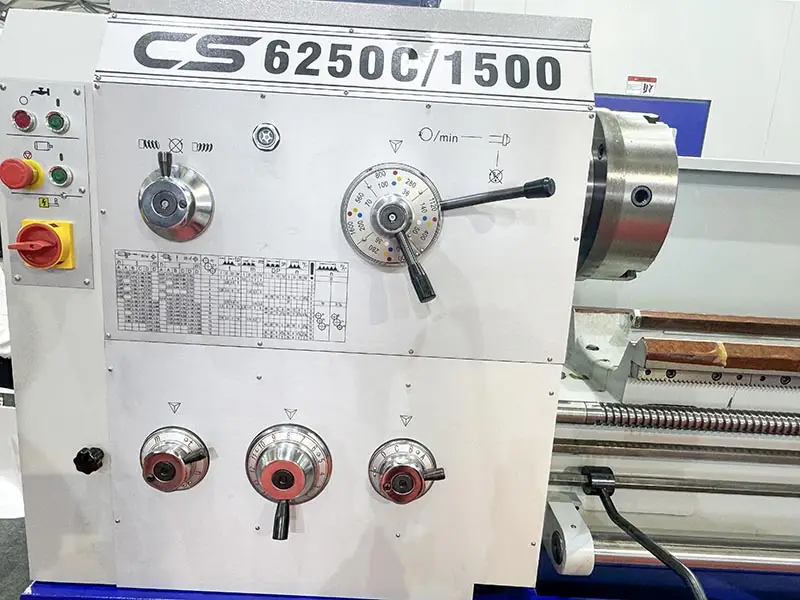

SP6250 6

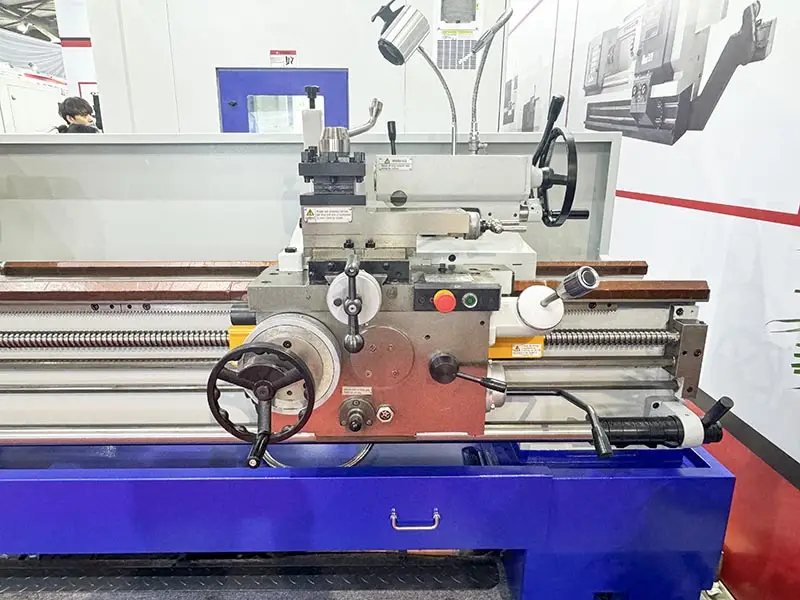

SP6250 7

Приложения

● Може да извършва вътрешно и външно струговане, конусовидно струговане, челно струговане и струговане на други ротационни детайли.

● Извършване на пробиване, разстъргване и протягане на канали.

● Обработваме всички видове плоски заготовки и такива с неправилни форми.

Характеристики

Модел	SP6250
Максимален диаметър на люлеене над леглото	500mm
Максимален диаметър на люлеене над напречния плъзгач	300mm
Максимален диаметър на люлеене над хлабината	710mm
Ширина на леглото	390mm
Ефективна дължина в междина	240mm
Максимална дължина на детайла	1000mm / 1500mm / 2000mm
Максимална дължина на завъртане	950mm / 1450mm / 1950mm
Диаметър на отвора на шпиндела	82 или 105mm
Конус на отвора на шпиндела	Морз № 6; серия B Φ 90 1:20; серия C: Φ113 1:20
Тип на шпинделния нос	ISO 702/lll № 6 байонет тип B и C серия: ISO 702/ll № 8 късо заключване тип гърбица
Скорости на шпиндела	24 нива 9-1600 об/мин 12 нива 36-1600 об/мин
Максимален ход на горния инструментален стълб	145mm
Максимален ход на долната стойка за инструменти	320mm
Секция с инструменти	25x25mm
Скорост на подаване по оста X	50Hz: 1.9; 60Hz: 2.3
Скорост на подаване по оста Z	50Hz: 4.5; 60Hz: 5.4
Подавания по оста X	0.027-1.07 65 вида 65 вида 0.012-2.73 93 вида 93 вида
Подавания по оста Z	0.63-2.52 65 вида 65 вида 0.028-6.43 93 вида 93 вида
Метрични резби	1-14 мм 22 вида 22 вида 0.5-224 48 вида 48 вида
Инчови резби	28-2tpi 25 вида 25 вида 72-1/8tpi 46 вида 46 вида
Модулни нишки	0.5-7 мм 18 вида 18 вида 0.5-112 42 вида 42 вида
Диаметрални резби	56-4DP 24 вида 24 вида 56-1/4DP 45 вида 45 вида
Диаметър на перото	75mm
Максимален ход на пинолата	150mm
Конус на перо (Морз)	Морз № 5 Морз № 0.5
Основна мощност на двигателя	7.5kw
Мощност на двигателя за бързо преместване	0.3kw
Мощност на двигателя на помпата за охлаждаща течност	0.12kw
Дължина	2632mm / 3132mm / 3632mm
Ширина	975mm
Височина	1270mm / 1350mm / 1270mm
Тегло	Шестстотин и трийсеткг / 2100 килограм / 2300 килограма
