Бърз детайл

● Размер на работната маса: 650*1050 мм

● Дебелина на рязане: 600 мм регулируема

● Размери на работната маса: 550*630 мм

● Конусност на рязане: ± 6° (постижимо при 100 мм)

● Ефективност на рязане: 200 мм²/мин； (Когато Cr12 е с дебелина 80 мм)

Описание

Въведение на домакина

● Използвайте софтуер за 3D анализ и анализ с крайни елементи, за да завършите оптималното проектиране на машинни инструменти.

● Машината използва високоякостни отливки от пясък от смола, които са преминали през отгряване и усъвършенствана обработка за вибрационно стареене.

● Приемайки дизайн на продуктовата структура и щателна опора на ребрата за леглото, машинният инструмент осигурява изключително висока твърдост.

● Осите X и Y са оборудвани с V-образни стоманени направляващи релси, високопрецизни сачмени винтове и специализирани лагери за прецизни винтове.

● Осите X, Y, U и V използват стъпкови двигатели, докато оста Z използва електрическо повдигане.

● Използване на електрическо централизирано смазване за намаляване на износването на движещите се части

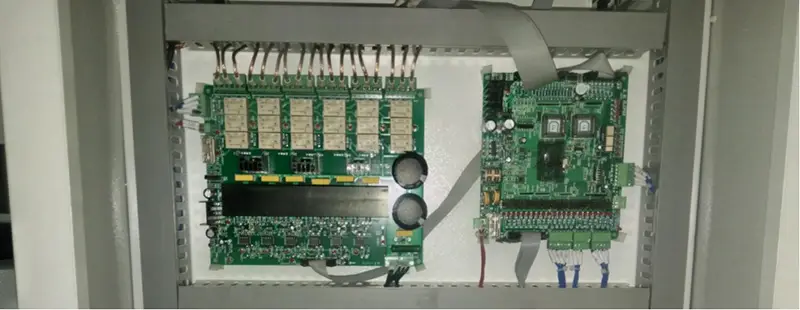

Ефективна високочестотна верига

● Оборудван с интелигентни и регулируеми стъпаловидни вълни с режещ ръб, това е истинска групирана вълна, която отговаря на изискванията за дългосрочно рязане с висок ток! Рязане на детайли (Cr12) с ефективност от 8000-10000 мм²/ч за дълго време, със загуба на молибденова тел от 0.01 мм (0.18 мм) при рязане на детайли с размер 200000 мм².

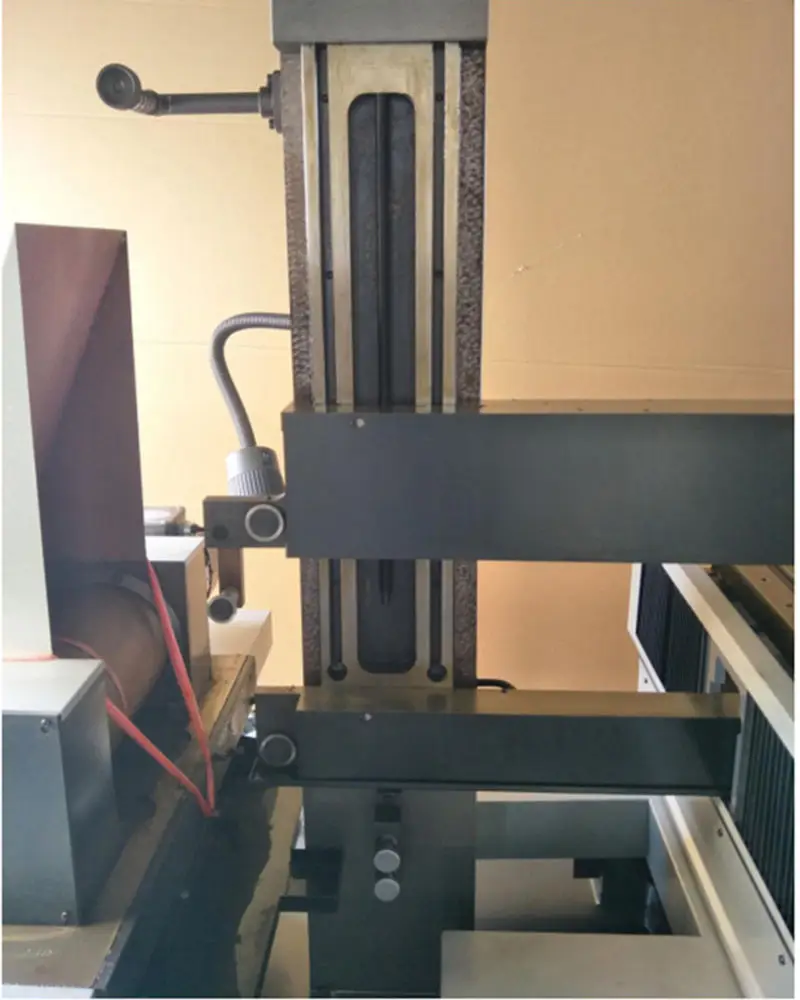

Механична структура

● Рамото на машинния инструмент се повдига и спуска с помощта на самостоятелно проектирана плъзгаща се направляваща релса с плосък канал, която позволява горното направляващо колело да бъде относително след регулиране на височината на машинната глава. Вертикалността на пространството няма да се промени значително, което гарантира вертикалността на молибденовата тел спрямо детайла.

SP7750 4

SP7750 3

Характеристики

Модел	SP7750
Отливка на рамката на леглото	Прецизно леене със смолен пясък, високотемпературно отгряване, механичната точност остава непроменена за дълго време.
Дизайн на работна маса	Пълна опорна конструкция, голямо разстояние между опорните релси на оста XY, добра стабилност и висока товароносимост.
Размер на работната маса	650 * 1050mm
Дебелина на рязане	600mm регулируем
Маршрут на работната маса	550 * 630mm
Конус на рязане	± 6° (постижимо при 100 мм)
Ефективност на рязане	200 мм²/мин; (Когато Cr12 е с дебелина 80 мм)
Ток на рязане	10A
грапавост	Обработка на Cr12 с дебелина 40 мм с еднократно рязане, грапавост ≤ 2.5 μm, многократно рязане, грапавост: Ra ≤ 1.2 μm
Точност на обработката	± 0.005 мм (40 мм дебелина, 20 мм квадрат от противоположните страни)
Номинална мощност	Номинална мощност 3.5kw
Диаметър на електрода	Φ0.15～Φ0.20 мм
Скорост на проводника	Регулиране на скоростта с променлива честота (1-11 м/с)
Режим на шофиране	Стъпково задвижване
размер Machine	1900 1700 * 1800mm
тегло на машината	2500kg
Товароносимост на работната маса	800kg
Х-ос движение	550mm
Движение по оста Y	630mm
Ход по оста U	± 30mm
V-осово движение	± 30mm
винт	Прецизна сачмена винтова система (Северен Цишан)
ръководство	V-образна стоманена направляваща релса
Резервоар за вода	Капацитет на резервоара за вода ≥ 80L филтърна мрежа + филтрация на филтърния елемент
Работна течност	Специализирана емулсионна паста или режеща течност на водна основа
	Специализиран двигател с променлива честота, регулиращ скоростта
	Защита на капака на копринения барабан, защита от запушване на копринения барабан, ляв и десен ограничител
	Защита от скъсване на проводник
	Биене на тръбата за съхранение на тел ≤ 0.015 мм
Част за транспортиране на коприна	Система за подаване на тел AUTOCUT
