Производител SP8136 Високоскоростна CNC вертикална фрезова машина производител BT40

● Мощност на главния двигател: 5.5 kW

● Максимална скорост на въртене на шпиндела: 200-8000 об/мин

● Конус на шпиндела: BT40

● Размер на работната маса: 1250×360 мм

● Максимално натоварване на работната маса: 400 кг

1. Въвеждане на SP8136

С CNC фрезова система, тази машина може да се похвали със силна товароносимост, три закалени направляващи линии, широка направляваща релса и голям обхват, както и компактна и разумна структура и общи размери.

Шпинделът се задвижва от честотен преобразувател чрез зъбен ремък.

2. Основни структурни характеристики

❶ Основа, колона, работна маса, среден плъзгач, повдигащ плъзгач и др. - всички основни компоненти са отлети и оформени от високоякостни материали и са подложени на изкуствена обработка с подправки, за да се осигури дългосрочна стабилност на машината и да се гарантира стабилна работа на машината.

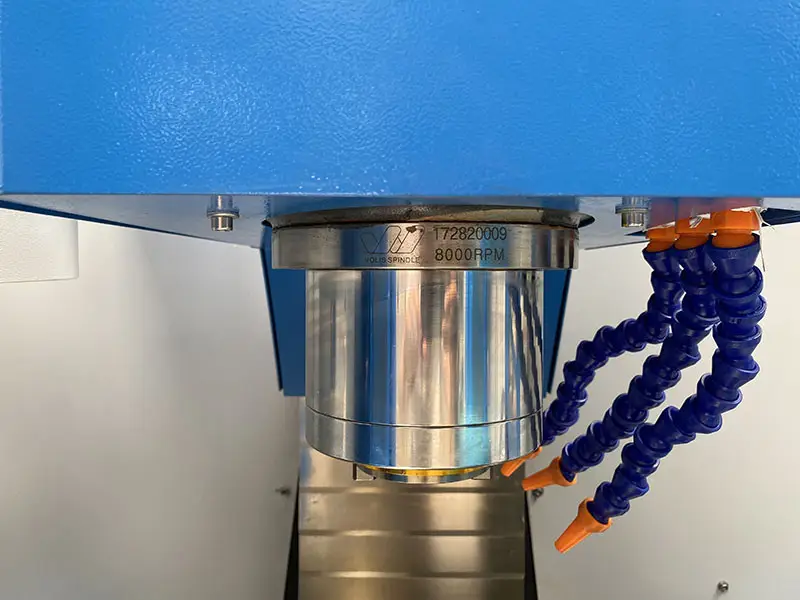

❷ Тази машина използва високоскоростни, високопрецизни и високотвърди шпинделни агрегати, което предполага голям капацитет на каретката с максимална скорост на въртене до 8000 об/мин;

❸ Трите оси X, Y и Z използват високопрецизна и високоякостна сачмена винтова система и серво мотор, за да се гарантира точността на позициониране на машинните инструменти.

❹ Направляващата и сачмено-винтовата система са снабдени със защитни устройства, които осигуряват почистване на сачмено-винтовата система и релсите, както и точност на машинната трансмисия и работа.

❺ Оста Z добавя устройства за балансиране на тежестта на бучките, за да осигури стабилно и плавно движение на шпиндела.

❻ Устройствата за смазване, задвижвани от електроцентрала, могат да имат принудително смазване на надлъжни, хоризонтални и вертикални водещи винтове и направляващи, за да се намали износването и да се осигури високоефективна работа на машината; междувременно охладителната система може да променя количеството на потока чрез регулиране на дюзата за пръскане, за да задоволи различните изисквания за обработка.

❼ Системата за управление на машината може да се окачи в горния десен ъгъл на машината чрез окачващо рамо; тази машина е съобразена с принципа на човешкото инженерство; кутията на шпиндела може да се завърта под определен ъгъл, много по-удобно и надеждно.

Машината има множество функции за фрезоване, пробиване, разстъргване, разстъргване и др., които могат да реализират сложни и високопрецизни компоненти, обработващи плочи, дъски, черупки, форми и др. Тя се прилага главно за обработка на високопрецизни компоненти, може да обработва равнини и наклони, канали, отвори и др. на малки и средни компоненти.
